Integrando un SAI en nuestro servidor

5 minuto(s) de lectura

Nuestro servidor, no deja de ser un equipo electrónico, y si bien, hemos protegido su información por software mediante copias de seguridad, lo apropiado es proteger también el hardware. No queremos que, por una subida de tensión, o por un simple corte de luz, los datos queden corruptos o cualquier componente electrónico quede dañado y tengamos que sustituirlo.

Los SAI (Sistemas de Alimentación Ininterrumpida) surgen ante esta necesidad. De manera muy resumida, son baterías que, colocadas entre nuestros dispositivos electrónicos y la corriente, no solo protege a los dispositivos de posibles problemas en el suministro eléctrico, si no que también, ante un corte, ofrecen energía un tiempo prudencial para que podamos salvaguardar los datos, apagar el dispositivo correctamente y evitar problemas.

Si bien, el objetivo de este artículo no es el de describir que es un SAI, que tipos existen, que has de buscar cuando compres uno… si no la integración de éste en nuestro servidor para poder monitorizar la información que ofrece y poder llevar a cabo distintas funciones cuando nos interese de manera automatizada. Si recomiendo, analizar que el SAI que compremos sea integrable por USB, ya que no todos lo son.

Aunque compatible con muchas marcas y modelos (que veremos más adelante), para este tutorial vamos a integrar el modelo Salicru SPS 900 ONE haciendo uso de NUT (Network UPS Tools).

Servidor NUT

NUT (Network UPS Tools) consta de dos partes bien diferenciadas, un software en modo servidor, el cual obtiene los datos del SAI, y un software en modo cliente, que muestra los datos obtenidos pidiendo al servidor esa información.

Necesitamos conocer que dispositivo USB ha asignado nuestro servidor al SAI. Para ello, en la terminal del servidor que va a gestionar el SAI ejecutamos lsusb, enchufamos un cable USB del SAI al servidor y lanzamos el comando de nuevo. Veremos una nueva entrada:

...
Bus 002 Device 001: ID 0665:5161 Cypress Semiconductor USB to Serial
...

Apuntamos Bus (002) y Device (001). Con esta información sacaremos la ruta del device. Siguiendo el ejemplo, quedaría: /dev/bus/usb/002/001.

A continuación, y como viene siendo habitual en el blog, vamos a instanciar un contenedor Docker con el fin de crear un servicio con el propósito que buscamos. En este caso, crear un servidor Network UPS Tools.

Ejecutamos el siguiente comando en un terminal:

docker run -d --name=nut-upsd --hostname=nut-upsd --restart=always --network=host --device /dev/bus/usb/002/001 -e UPS_NAME="server_ups" -e UPS_DESC="Server - Salicru SPS 900 ONE" -e UPS_DRIVER="blazer_usb" -e UPS_PORT="auto" -e API_USER="upsmon" -e API_PASSWORD="123456789ABCDEFGH" -e ADMIN_PASSWORD="123456789ABCDEFGH" -e SHUTDOWN_CMD="echo 'Home has no current. Proceeding to shut down...'" upshift/nut-upsd

Vamos a explicar cada uno de los parámetros que se han usado:

  • docker run -d: Crea un contenedor con la siguiente configuración si no existe y lo arranca en segundo plano.
  • --name=nut-upsd: El nombre del contenedor. Es importante pues podemos tener varios contenedores instanciados desde la misma imagen.
  • --hostname=nut-upsd: Es el nombre del host que se va a usar dentro del contenedor.
  • --restart=always: Reinicia el contenedor automáticamente si se para. Si se para manualmente, solo es inciiado cuando el contenedor se inicie manualmente o el servicio Docker sea reiniciado.
  • --network=host: La red host utiliza la dirección IP del servidor, de modo que la red de un contenedor parece ser el propio servidor en lugar de estar separado.
  • --device /dev/bus/usb/002/001: Damos acceso al contenedor al dispositivo USB que hemos descubierto antes.
  • -e UPS_NAME="server_ups -e UPS_DESC="Server - Salicru SPS 900: Es el nombre y descripción que queremos dar al SAI, por si tenemos más de uno.
  • -e UPS_DRIVER="blazer_usb": El driver que vamos a usar con el SAI. Cada marca suele tener un driver diferente. Lee más abajo.
  • -e UPS_PORT="auto": Indica el puerto del SAI si por un casual necesita un puerto específico. No suele ser necesario modificar este parámetro.
  • -e API_USER="upsmon" -e API_PASSWORD="123456789ABCDEFGH": Indica el usuario y contraseña que queremos usar para el modo de solo lectura de datos. Es el usuario que usaremos normalmente.
  • -e ADMIN_PASSWORD="123456789ABCDEFGH": Indica la contraseña usada en el modo administrador para realizar funciones de escritura en el servidor y en el SAI.
  • -e SHUTDOWN_CMD="echo 'Home has no current. Proceeding to shut down...'": script/comando a ejecutar cuando la batería sea MUY baja. Por ejemplo, realizar un apagado del servidor.
  • upshift/nut-upsd: Indica la imagen usada para montar el contenedor. Si no se indica versión cogerá la última versión estable.

Para saber que UPS_DRIVER usar, se puede consultar la lista de compatibilidad de NUT, en el caso de no encontrarlo, hay una lista de dispositivos probados por la comunidad.

También dispones de un ejemplo para Docker Compose aquí.

Clientes

Una vez instanciado el servidor, podremos usar cualquier cliente para consultar datos o realizar diferentes funciones.

El propio contenedor del servidor incluye un cliente. Si tenemos conocimientos suficientes de Docker, podemos realizar un Docker Attach y ejecutar upsd <UPS_NAME> (UPS_NAME es el nombre del SAI que hemos indicado al instanciar el servidor). También se pueden ejecutar comandos con upscmd y upsrw.

docker-webnut

Vista previa cliente docker-webnut

docker-webnut es otro cliente sencillo para consultar datos. Podemos instanciar un contenedor Docker con el siguiente comando:

docker run -d --name=webnut --hostname=webnut --restart=always --network=host -e UPS_HOST="<IP_SERVIDOR>" -e UPS_PORT="3493" -e UPS_USER="upsmon" -e UPS_PASSWORD="123456789ABCDEFGH" edgd1er/webnut:latest

Solo necesitamos indicar la IP de la máquina a la que está conectado por USB el SAI (en nuestro ejemplo, la IP del servidor), el usuario y contraseña que hemos indicado al instanciar el servidor NUT y el puerto, que por defecto es 3493.

A continuación, accedemos a un navegador Web e indicamos la dirección http://<IP_Servidor>:3494.

nut-webui

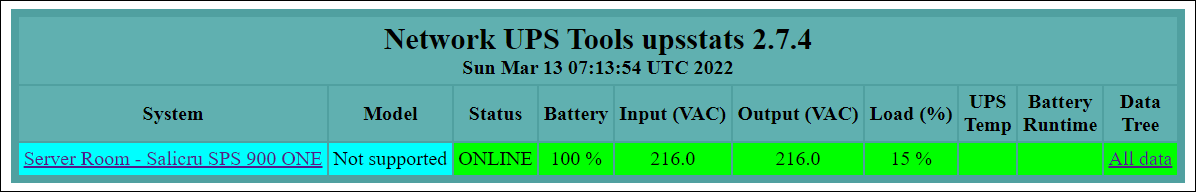

Vista previa cliente nut-webui](/assets/posts/es/integrando-sai-servidor/nut-webui-dashboard-01.png)

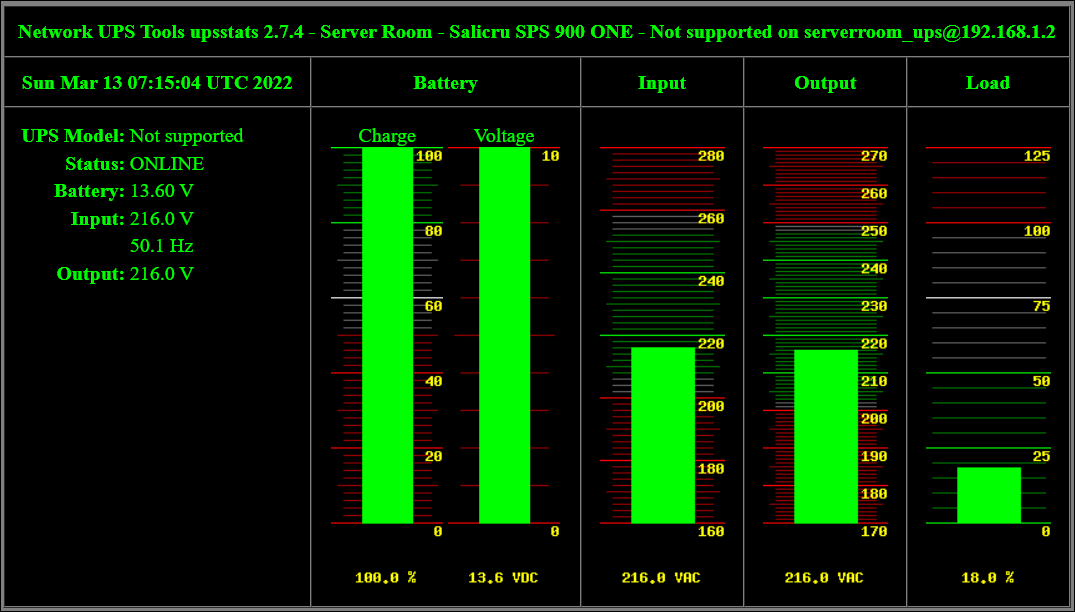

Vista previa cliente detalle nut-webui](/assets/posts/es/integrando-sai-servidor/nut-webui-dashboard-02.png)

El cliente nut-webui es algo más complejo. Necesitamos crear previamente los archivos:

  • upsset.conf
    • Descomentar la línea para disponer de http://<IP_Servidor>:6544/cgi-bin/nut/upsset.cgi
    • Usuario admin, contraseña, la generada automáticamente en el Log de Docker o indicada en la creación del servidor NUT.
  • hosts.conf
    • Poner dentro los datos del SAI.
  • upsstats.html
  • upsstats-single.html

Configuración y archivos de ejemplo: https://github.com/gpdm/nut/tree/master/nut-webui/files/etc/nut

E incluirlos en una carpeta que usaremos al instanciar el contenedor con el siguiente comando:

docker run -d --name=nut-webui --hostname=nut-webui --restart=always -p 6495:80 -v <RUTA_CARPETA_ARCHIVOS_CONFIGURACIÓN>:/etc/nut gpdm/nut-webui:latest

A continuación, accedemos a un navegador Web e indicamos la dirección http://<IP_Servidor>:3495.

Bonus: Integración en Home Assistant

Podemos usar Home Assistant como cliente, monitorizar los valores que ofrece el servidor y realizar diferentes automatizaciones dependiendo del estado de los sensores creados con estos valores.

Seguramente, el sistema de detección automático de Home Assistant detecte NUT en nuestra red, pero si no es el caso, basta con añadir la integración desde Ajustes -> Dispositivos y Servicios -> Añadir Integración -> Network UPS Tools (NUT).

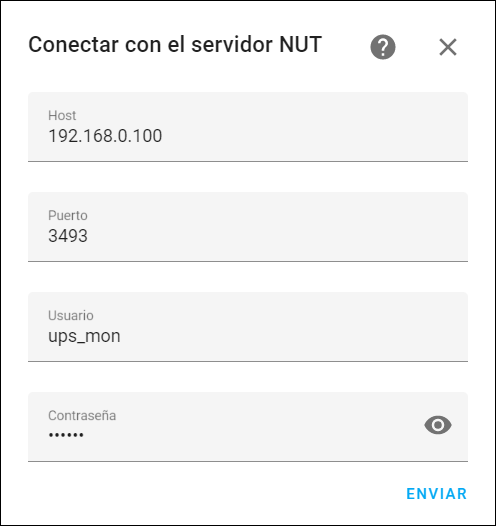

Configuracion de NUT en Home Assistant

Indicamos los datos de nuestro servidor NUT como hemos hecho en otros clientes y listo.

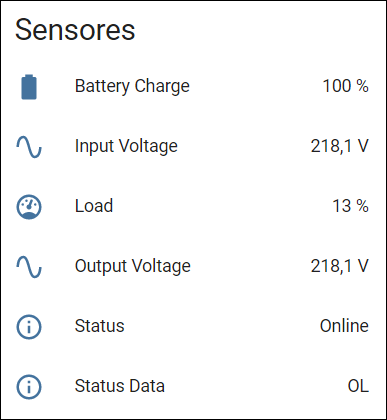

Sensores de SAI en Home Assistant

Bonus 2: Integración en CheckMK

Aunque no hemos hablado en este blog sobre CheckMK, es un sistema de monitorización y alertas que uso con frecuencia. Si estás familiarizado con él, puede interesarte el siguiente Plugin para poder monitorizar los datos del SAI: https://github.com/danimart1991/checkmk_nut

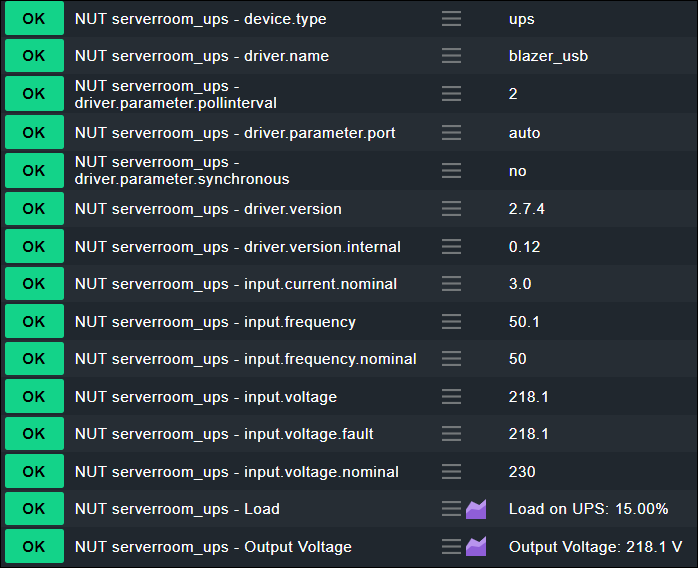

Sensores de SAI en CheckMK
