Medidor de Consumo No Invasivo con PZEM y ESPHome

5 minuto(s) de lectura

Este post ha sido patrocinado por las donaciones de los usuarios que la visitan. Mención especial a @cantavro por su aportación para poder costear los materiales. Puedes apoyarme a través de Paypal, GitHub o simplemente desactivando el bloqueador de publicidad.

Con el precio de la electricidad en máximos históricos, y la previsión a su continuo incremento, creemos que es necesario tener una forma de medir el consumo de electricidad y las partes de la casa con mayor gasto energético con el fin de poder optimizar su uso, y, de esta manera reducir nuestra factura. Una manera sencilla de conseguir este objetivo es mediante la instalación de medidores de consumo por dispositivo y/o a nivel global de todo el hogar. En este artículo vamos a centrarnos en colocar un medidor de consumo en el cuadro eléctrico para medir el consumo de toda nuestra casa.

Existen en el mercado multitud de dispositivos que cumplen este cometido. Pero desde este blog hemos preferido fabricarnos uno propio por muy poco dinero y que además no es invasivo, es decir, no requiere que la línea con la corriente a medir pase por el dispositivo, por tanto, su montaje y uso es más seguro.

Tipos de Medidor de Corriente

AVISO: Este tutorial es avanzado y requiere tocar el cuadro eléctrico de la casa, eso implica ciertos conocimientos de electricidad y electrónica, así como asegurar el corte total de la corriente antes de su manipulación.

Materiales

  • Un módulo ESP8266 o ESP32 que usaremos para obtener los datos del medidor y transmitirlos por Wi-Fi a nuestro servidor. Puedes encontrar distintos modelos en Amazon.
  • Medidor PZEM-004T V3 que puedes comprar en Amazon. También vale la versión 1, pero ofrece menos datos.
  • Una pinza / anillo de corriente CT. Normalmente incluido con el medidor, ha de aguantar como mínimo la intensidad límite que aguante la línea que vamos a medir. Puedes elegir si usar una pinza, que, aunque no requiere la desconexión del cable que queremos medir, nos da unos datos menos precisos, o un anillo, que tiene más precisión, pero requiere que previamente pasemos el cable, con lo que habrá que desmontarlo.
  • Cables dupont para conectar ambos dispositivos. Aunque lo ideal es realizar un circuito puedes usar cables dupont y una placa de desarrollo para realizar el tutorial.
  • Un transformador de 220V a 5V como un cargador móvil o un transformador más adecuado que podemos encontrar de nuevo en Amazon.
  • Cables Azul y Marrón para enchufar el medidor PZEM-004T a la corriente.

Software

Primero vamos a meter el software generado con ESPHome al módulo ESP. Si no estás familiarizado con ESPHome, te recomiendo leer este artículo y pasarte por su documentación aquí.

El siguiente código es solo una plantilla que se puede adaptar a las necesidades de cada uno:

# Recuerda cambiar la plataforma y placa según corresponda a tu módulo ESP.
# https://esphome.io/components/esphome.html
# ESP8266: https://esphome.io/devices/nodemcu_esp8266.html
# ESP32: https://esphome.io/devices/nodemcu_esp32.html
esphome:
  name: "medidor-consumo-pzem004t"
  platform: ESP32
  board: nodemcu-32s

# Configuración Wi-Fi al que se conectará el módulo
# https://esphome.io/components/wifi.html
wifi:
  ssid: <NOMBRE_RED_WIFI>
  password: <CONTRASEÑA_RED_WIFI>
  manual_ip:
    static_ip: <IP_FIJA_DEL_MODULO>
    subnet: <SUBRED_DE_RED>
    gateway: <PUERTA_DE_ENLACE_DE_RED>

# API para que Home Assistant pueda conectarse al módulo
# https://esphome.io/components/api.html
api:

# Servidor Web para poder consultar información por web
# https://esphome.io/components/web_server.html
web_server:

# Componente OTA para poder actualizar el módulo sin necesidad de cables
# https://esphome.io/components/ota.html
ota:

# Logger para registrar los mensajes que manda el dispositivo y poder depurar
# https://esphome.io/components/logger.html
logger:

# Indicamos los pines donde hemos conectado TX y RX del dispositivo, teniendo en cuenta que siempre han de ser invertidos TX->RX, RX->TX
uart:
  rx_pin: GPIO16
  tx_pin: GPIO17
  baud_rate: 9600
  # stop_bits solo es necesario si así lo indica el log mientras probamos el circuito
  #stop_bits: 2

sensor:
  # Usaremos pzemac o pzem004t dependiendo de si estamos usando un PZEM-004T V3 o V1
  - platform: pzemac
    current:
      name: "Current"
    voltage:
      name: "Voltage"
    energy:
      name: "Energy"
    power:
      name: "Power"
    frequency:
      name: "Frequency"
    power_factor:
      name: "Power Factor"
    update_interval: 30s

# Indicamos el pin del LED de la placa para que parpadee según su estado
# https://esphome.io/components/status_led.html
status_led:
  pin: GPIO2

Generamos el binario compilado del archivo .yaml y lo metemos en el módulo ESP. Como siempre, se puede realizar por USB o si ya lo tenemos configurado previamente por OTA. Una vez listo pasamos al circuito.

Conexiones

Vamos a seguir un esquema bastante sencillo que puede ser adaptado a distintas necesidades y montajes. Por ahora, y para realizar las pruebas…

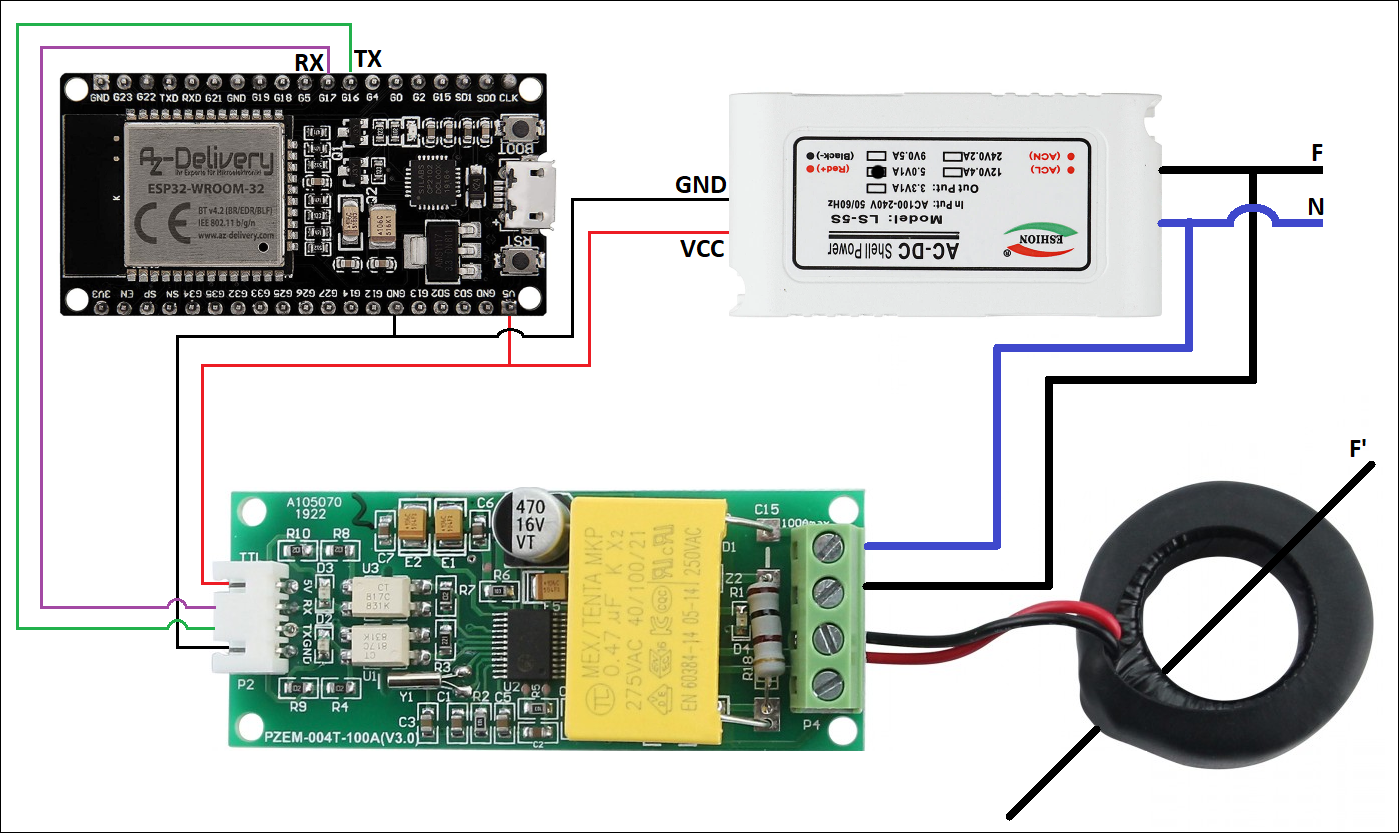

Esquema Conexiones PZEM004-T a NodeMCU ESP32S

NodeMCU ESP32S PZEM004-T V3 Transformador Anillo
5V 5V Rojo/+/VCC/5V
GND GND Negro/-/GND
GPIO16 TX
GPIO17 RX
  CT (Cualquiera)   Negro
  CT (Cualquiera)   Rojo
  Fase Fase
  Neutro Neutro

Fase y Neutro irán conectados a corriente directa de la casa.

Por el interior del anillo tendremos que pasar el cable de Fase (Negro) sobre el que queramos realizar las mediciones, pudiendo ser el mismo, o no, que el que hemos usado para dar corriente al circuito.

Nota: Algunos módulos ESP permiten la salida de corriente 5V por el pin, otros no. Si vas a alimentar el módulo ESP con un cable USB y desde sus pines 5V/VCC y GND alimentar el módulo PZEM-004T comprueba que estos pines ofrezcan la corriente deseada.

La idea es realizar pruebas sobre este esquema y luego realizar un montaje e instalación más adecuadas y seguras, ya que recordemos que va a ir dentro del cuadro eléctrico.

Dado que realmente el módulo ESP funciona a 3,3V y si se desea alimentar el módulo PZEM-004T con este voltaje, se recomienda colocar una resistencia de 1K entre 5V y RX del propio PZEM-004T. La Web de Tasmota tiene mucha información al respecto.

Probando

Una vez configurado el software y conectado el circuito, podemos enchufar el transformador, esperamos unos segundos y ya podemos acceder al Servidor Web escribiendo la IP del dispositivo en cualquier navegador Web.

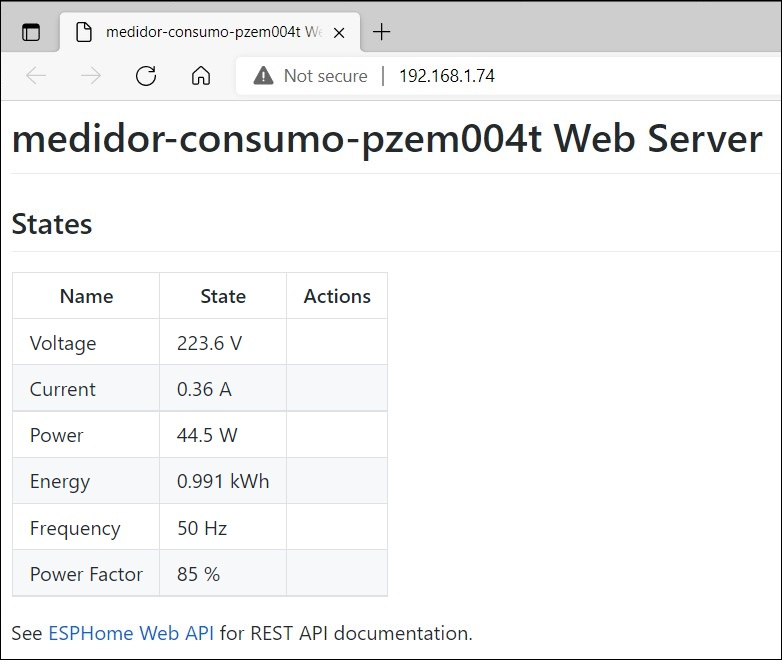

ESPHome Web Server mostrando datos de PZEM004-T

Si hemos realizado bien las conexiones y la línea que estamos midiendo está realizando consumo, veremos cómo los valores mostrados van cambiando.

¡Ya estaría listo nuestro medidor de consumo!

Conclusión

Mejorando el circuito y protegíendolo podremos montar el medidor de consumo que acabamos de construir en nuestro cuadro eléctrico y controlar el consumo y demás parámetros que aporten datos sobre cómo se comporta nuestra instalación eléctrica. Con ello optimizar gastos y detectar posibles consumos fantasma.

Si tenemos espacio en el cuadro, podemos comprar cajas con soporte para carril din (en Amazon hay varios modelos) y colocar dentro los componentes.

Este y otros artículos complementan la documentación del repositorio de GitHub donde se encuentra disponible toda la configuración de mis dispositivos ESP8266/ESP32 con ESPHome.
